Escalera Mecánica de Alto Trafico
Gran altura de elevación y gran espacio para pasajeros
La escalera mecánica CANNY KLXF es una escalera mecánica para tráfico pesado y continuo especialmente diseñada para el tráfico público. de una excelente calidad y un rendimiento operativo superior y con una garantía de seguridad líder. Puede cumplir con los estrictos requisitos de carga y para una gran altura de elevación, Soporta una gran tasa de flujo de visitantes y por un largo tiempo de actividad y trasporte. Por lo tanto, es la mejor solución para Metros, Estaciones de Tren, Aeropuertos u otros medios de transporte público.
Transporte estable, flujo de pasajeros constante para tráfico pesado
⦁ Control estable y fuerza impulsora continúa, Asciende Fácilmente a gran altura.
⦁ El sistema de control maestro con placa de microordenador desarrollado por CANNY de forma independiente tiene una respuesta más rápida y un rendimiento más estable.
⦁ El control del inversor y los modos duales de conversión estrella-triángulo pueden garantizar el funcionamiento constante y constante de la escalera mecánica de tráfico pesado
⦁ El pasamanos tipo V que aumenta el área de contacto del extremo giratorio y la fricción del reposabrazos, proporcionando así una mayor fuerza motriz para el funcionamiento de la escaladora.
⦁ El modo de manejo de los pasamanos se basa en la estrecha conexión de la transmisión secundaria tipo V y la rueda giratoria, lo que puede disminuir la fricción de los pasamanos, lo que reduce el consumo de energía.

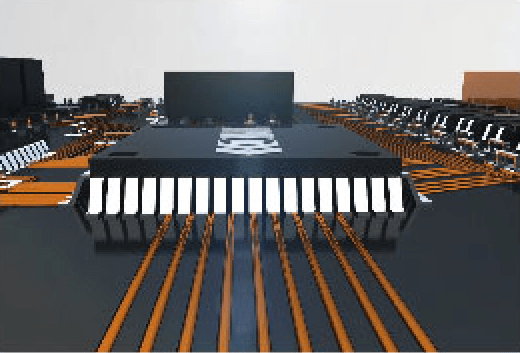

Placa de microordenador

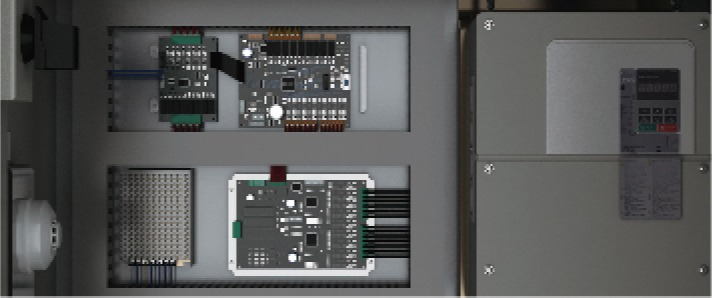

Control de Inversor

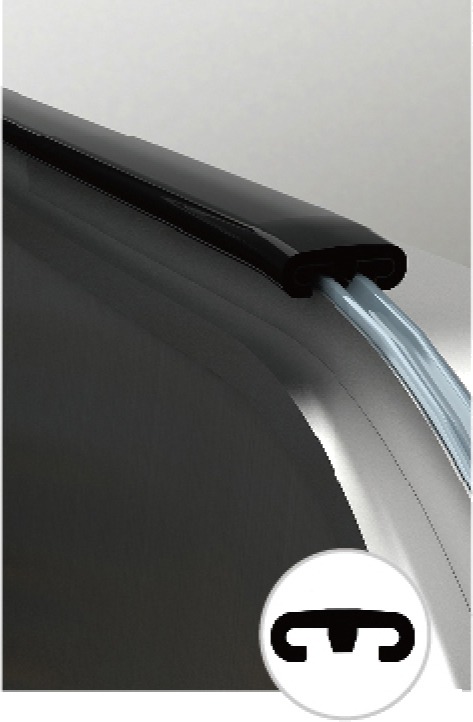

Pasamanos tipo V

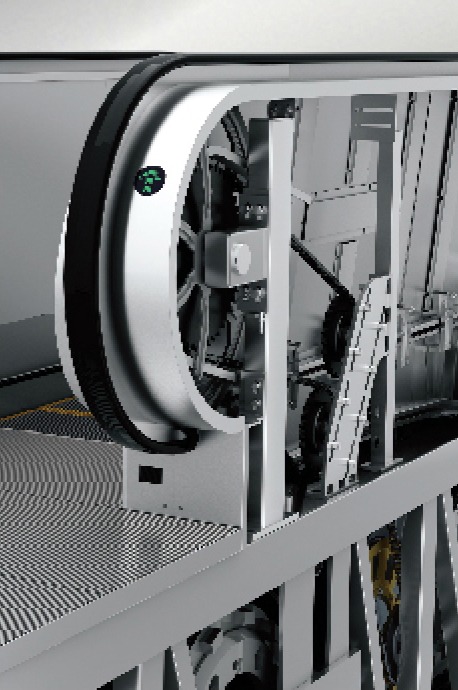

Accionamiento al extremo del pasamano
Rampa mecánica tradicional
"Rampa mecánica" CANNY
Marco de acero reforzado, resistente y duradero.
Sin Deflexión, CANNY cumple con los requisitos más altos y los el estándares más altos a nivel mundial
Armadura de barra de sección de acero de ángulo completo
Es fácil realizar el tratamiento de óxido en la superficie del ángulo de acero y es difícil realizar el tratamiento de óxido en el lumen de acero rectangular. Por lo tanto, en resistencia a la oxidación, el acero ángel puede hacer un mejor trabajo.

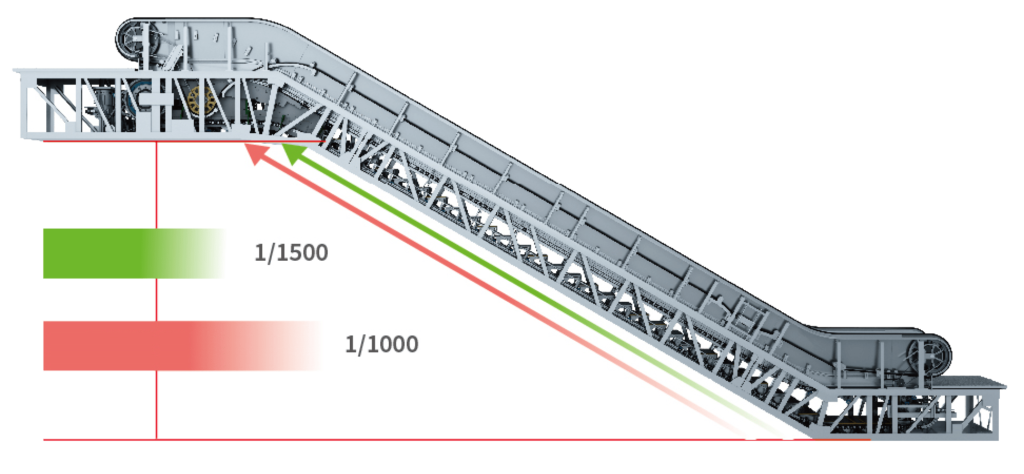

La fuerza del armazón es de hasta 1/1500, superando con creces el estándar 1/1000Toda la estructura pasa estrictamente por el análisis de elementos finitos de la computadora, y la estructura utiliza tecnología de soldadura robótica, lo que mejora enormemente el proceso de fabricación y perfección. tiene calidad magra, es resistente y duradero.
Soldadura robótica

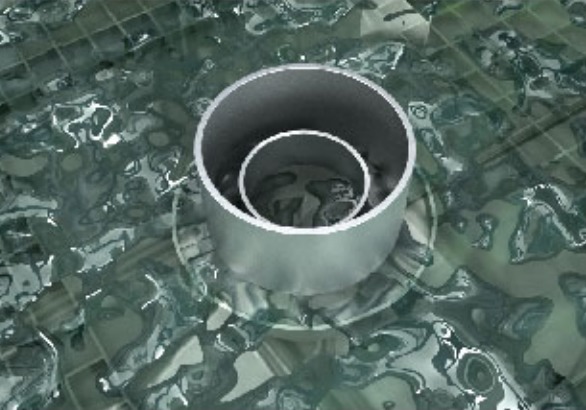

Separador de aceite y agua (opcional para exteriores)

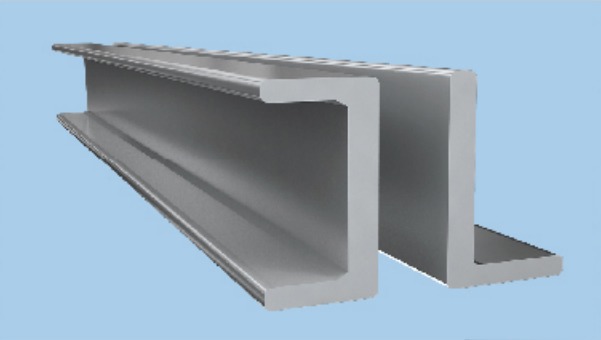

Sección de acero de ángulo completo
Unidad superior e inferior
- Adopte configuraciones de radio de curvatura grande;
- Agregue un riel de guía y descarga, que reduca en gran medida la presión de la carga y de la rueda principal y accesoria del camino de la escalera y mejora la vida útil de la rueda principal y la rueda accesoria.

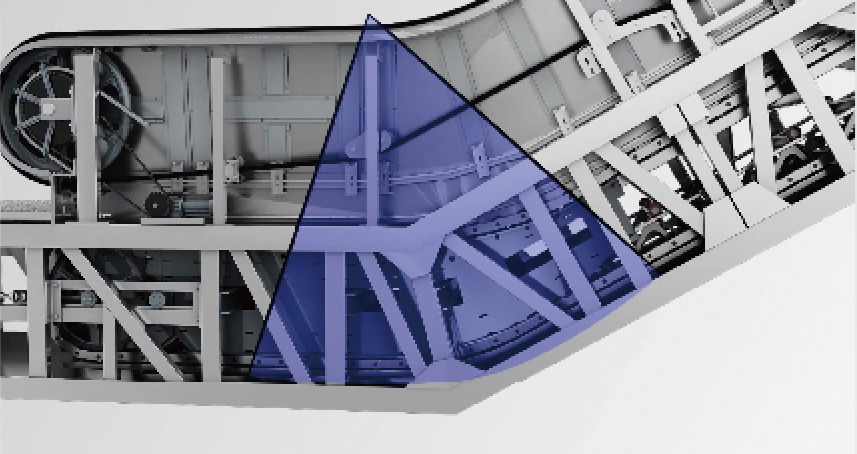

Lower Drive (large curvature radius)

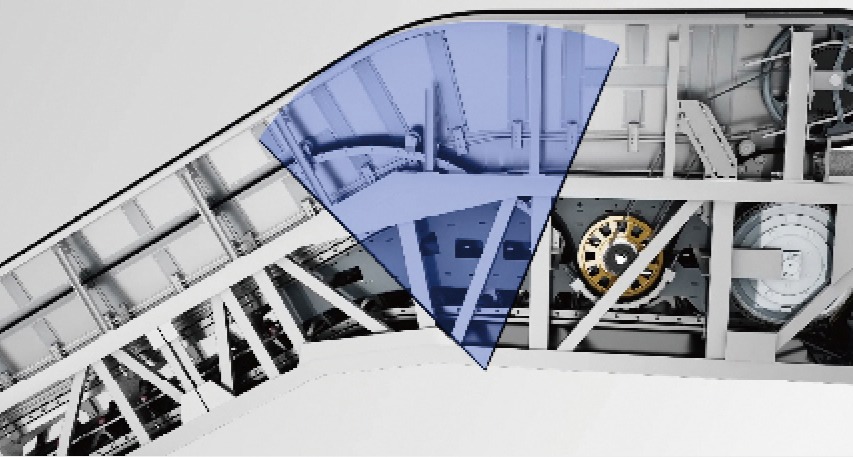

Unidad superior (gran radio de curvatura)
Unidad inferior agregado al dispositivo tensor de carga
Esto no solo puede reducir la presión de carga de la rueda principal y accesoria de la vía de la escalera, sino también registrar y ajustar automáticamente la elongación de la cadena de transmisión de la vía de la escalera bajo las circunstancias de carga pesada y trabajo prolongado, de esta manera, el factor de seguridad y la precisión de los datos de mantenimiento. de escalador de tráfico público pesado
Cadena escalonada de rodillos externos
Sin desmontar la cadena y la pieza de la cadena, puede reemplazar la rueda principal en el nivel del escalón, lo que ahorra tiempo para el mantenimiento en el lugar.
Sistema de lubricación automática Tow-Ways
Al controlar la válvula solenoide, realice una detección inteligente y el suministro de aceite será más preciso, reduciendo así el consumo de combustible y la contaminación ambiental
Botón de Emergencia

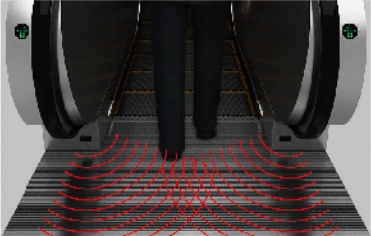

Nueva tecnología Microwave Inverter (opcional)

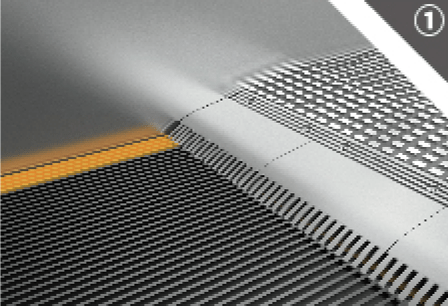

Nuevo diseño de placa de peine
Cuando la materia anterior se coloca entre los dientes del peine y el escalón, la placa del peine se moverá verticalmente o hacia adelante y hacia atrás y activará el interruptor de seguridad en ambos lados de la placa del peine. En consecuencia, la escaladora de tráfico pesado se detendrá automáticamente. Mientras tanto, será más conveniente recoger el material extraño y repararlo.
Seguro y ahorrador de energía Reduce las fallas y el consumo de energía de manera integral.
El dispositivos anti-rebote pueden responder rápidamente en caso de que el rebote accidental y el tipo de tráfico pesado y se detenga rápidamente.
Dentro de la placa base, se agrega una capa de caucho de aislamiento acústico de nuevo tipo, que puede bloquear de manera efectiva los ruidos causados por la transmisión de la máquina y la fricción de las piezas.

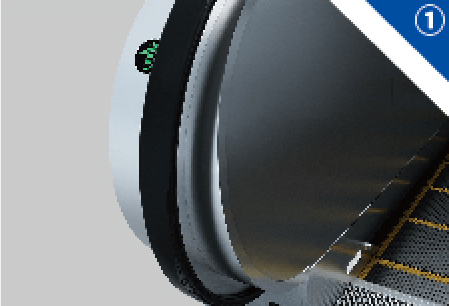

El indicador de dirección de marcha está instalado en la entrada del pasamanos para mostrar las instrucciones de marcha o prohibición de marcha para garantizar la seguridad de los pasajeros.
Adopte el sistema de iluminación LED, ayude al pasajero a viajar de manera segura y puede ahorrar más del 80% de energía.
En caso de mal funcionamiento, de emergencia de la escalera, presione el botón de parada de emergencia e inmediatamente detenga la escalera mecánica de tráfico pesado para evitar más accidentes.
La nueva tecnología de inversor de microondas está libre de la interferencia del medio ambiente, que es más sensible y confiable, ahorra energía y es segura (opcional)
La tecnología de comunicación CAN avanzada puede configurar docenas de detección de señales y realizar un seguimiento en tiempo real de las condiciones de funcionamiento de la Escalera Mecánica de tráfico pesado de forma integral, para el diagnóstico y reparación se puedan realizar a tiempo (opcional)
Configuración flexible y adaptable
La escalera mecánica CANNY KLXF para tráfico público de tráfico pesado es totalmente flexible de acuerdo con los cambios y en el entorno, Mejorando el rendimiento operativo generando un entorno de uso más cómodo y seguro.
Dispositivo Labyring impermeables y a prueba de polvo
A prueba de polvo el dispositivo es impermeable y está diseñado para evitar acumulación en el rodillo, soplando el polvo y la lluvia al máximo y extendiendo así la vida útil del rodillo de contacto.

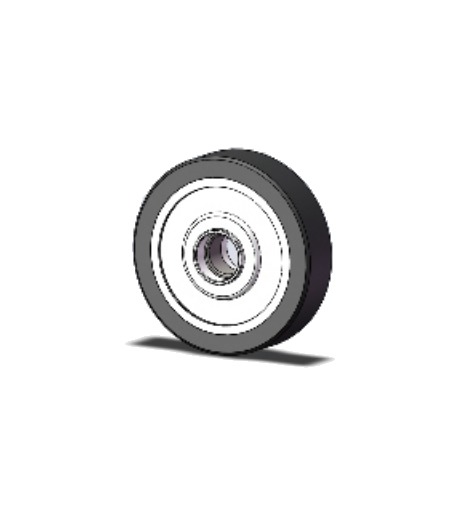

Rueda principal de la cadena escalonada

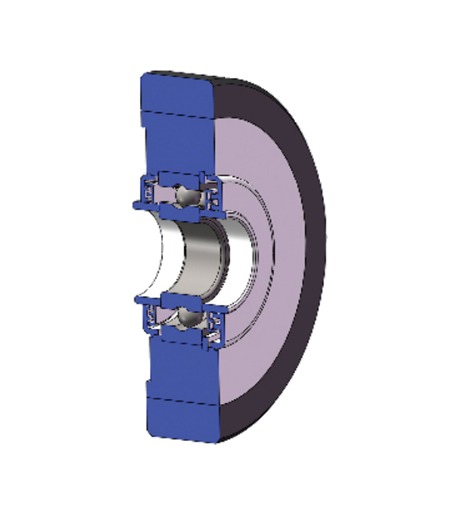

Vista seccionada
Diseño Standard

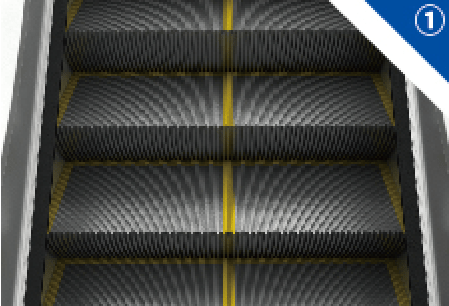

Peldaño de Acero inoxidable negro con marco de plástico tipo C(Configuración estándar para escaleras mecánicas interiores)
Pasamanos (negro standard)
Peine (Aluminio standard)

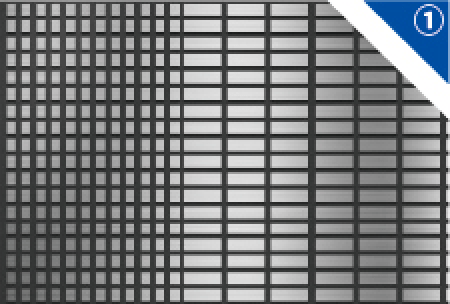

Placa de piso (parche cuadrado de acero inoxidable standard)
- 0212-7617141 / 0212-7617542
- ventas@gruposds.com.ve
Dispositivo de seguridad | Interiores | Exteriores | |
1 | Protección de fase incorrecta y abierta |  | |
2 | Protección de sobrepeso y motor | | |
3 | Freno de servicio | | |
4 | Freno adicional | | |
5 | Dispositivos de protección de velocidad excesiva o insuficiente | | |
6 | Dispositivo de protección de inversión | | |
7 | Protección contra rotura o alargamiento de cadena de escalones | | |
8 | Dispositivo de protección contra rotura de pasamanos | | |
9 | Detección de velocidad de pasamanos | | |
10 | Dispositivo de protección de entrada del Pasamanos | | |
11 | Dispositivo de protección de rueda dentada | | |
12 | dispositivo de protección contra hundimientos del escalon | | |
13 | Dispositivo de protección de la (placa Aprom) | | |
14 | Dispositivos de protección contra rotura de cadena de transmisión | | |
15 | Botón de parada de emergencia | | |
16 | Protección del suelo | | |
17 | Dispositivo de protección y detección de paso faltante | | |
18 | Dispositivo de seguridad anti-alboroto | | |
19 | Dispositivo de protección y cubierta de apertura Arriba y debajo de la salade maquinas | | |
20 | Protección estática del pasamanos | | |
21 | Protección estática de paso | | |
22 | Dispositivo de protección de frenos de servicio para detección de movimiento | | |
23 | Servicio, Freno-calzado detección | | |
24 | detección de distancia de parada del freno de servicio | | |
25 | Botón central de parada de emergencia |  | |
26 | Dispositivo de seguridad de ejecución escalona de escalones | | |
27 | Dispositivo de protección de giro manual | | |
28 | Switch de seguridad y nivel de agua | | |
29 | Botón de parado y emergencia central | | |
30 | Iluminación de paso y escalones | | |
31 | Monitor de velocidad del pasamanos | | |
32 | Indicador de puesta en marcha y dirección | | |
- Standard
- Opcional
- / sin configuración
Tabla de especificaciones
Escalera Mecánica para tráfico pesado o servicio público (Interiores)
Pasamanos con inclinados de Rueda externa (exteriores) | |
Ángulo de inclinación | Ángulo de inclinación |
Ancho de paso (mm) | 1000/800/600 |
Velocidad de carrera (m/s) | 0.5/0.65 |
Número de paso horizontal | 4 |
KLXF-II 600/800/1000 Pasamanos inclinado de rueda externa (exteriores)
Pasamanos con inclinados de Rueda externa (Interiores) | |
Ángulo de inclinación | Ángulo de inclinación |
Ancho de paso (mm) | 1000/800/600 |
Velocidad de carrera (m/s) | 0.5/0.65 |
Número de paso horizontal | 4 |
KLXF-II 600/800/1000 Pasamanos inclinado de rueda externa (interiores)
Especificación estándar tamaño de Unidad (mm)
Pasamanos con inclinados de Rueda externa (exteriores) | |
Ángulo de inclinación | Ángulo de inclinación |
Ancho de paso (mm) | 1000/800/600 |
Velocidad de carrera (m/s) | 0.5/0.65 |
Número de paso horizontal | 4 |
Fuerza y potencia de reacción
600 | 800 | 100 | |
R1(kN) | 4,1 x L2 + 38 | 4.5xL2+40 | 5xL2+42.5 |
R2(kN) | 4,1 x L1 + 26 | 4.1xL1+27 | 5xL1+28.5 |
R3(kN) | 4,25 x largo + 37 | 4.2xL+39 | 5.2xL+41.5 |
Las unidades L, L1, L2 son m. L1, L2 no superará los 15m. | |||
